P&P 公司MSPPEC多通道光譜儀可以同時進140通道的光譜測試，該獨特的多通道光譜測試系統采用了體相全息衍射光柵，可以在350nm - 2500nm 的光譜范圍內得到高解析度、低噪音的光譜數據。可應用于在線控制、生物醫學監測、航空成像或超光譜成像領域。

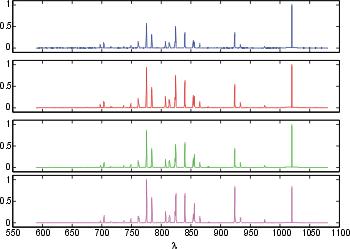

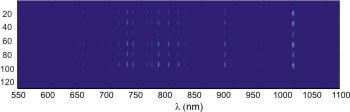

下圖是汞光譜燈沿其波長的幾點輻射的光譜圖。
主要性能介紹：
◆F/4或者F/3、高通量、低噪音，折射光學元件為25X12mm大小的探測區域提供了可達到像素極限的杰出光學性能。
◆優秀的光學設計和機械設計可有效抑制各種雜散光、反射光，從而有效減少寄生光信號。
◆無任何移動部件(某些型號的快門除外)以及非常穩定的機械設計保證了杰出的波長重現性。
◆波長范圍覆蓋從350到2500nm內任意波長95％的倍頻程。
◆高的成像質量可以提供像素足夠的光信號，高光譜對比度和通道間的低串擾。
◆緊密的光學設計，使系統即使在很強的環境光條件下，也可以正常使用。
◆即使在樣品測試光路上的光非常強，由于有緊密設計的內置光學快門，仍然可以用于暗電流測試。
◆通過使用12×12的光纖矩陣，多通道配置的光譜儀可允許觀察被測樣品有效成份濃度的變化。
系統技術指標
|
Parameter 參數 |
Value 價值 |
|
Size 大小 |
32cm L x 12cm W x 10 cm H |
|
Weight 重量 |
typically <4 kg |
|
F/number F/ 號碼 |
F/3 |
|
Spectral range (free of second order effects) 光譜范圍（無二階效應） |
90-95% of an octave in the 350 nm to 2500 nm range |
|
Spot diameter 直徑 |
19 µm @ 1000 nm in 25.4 x 9 mm2 area |
|
Spectral resolution (0.024 mm wide pixels)光譜分辨率（0.024毫米寬像素） |
0.5 nm @ 400 nm and 2 nm @ 2000 nm |
|
Linear dispersion 線性色散 |
90%-95% of an octave per inch |
|
Maximum detector size 最大規模探測器 |
25.4 x 12.7 mm |
|
Number of channels 通道數 |
Up to 144, depending on the wavelength, acceptable cross-talk, input fiber and detector |
